การทำ Georeferencing โดยโปรแกรม ArcMap 10.3.1

การใช้ Georeferencing

วิชา 87621359-59 Introduction to Geographic Information System

ระบบสารสนเทศภูมิศาสตร์ขั้นแนะนำ

เสนอ

อาจารย์ ณรงค์ พลีรักษ์

อาจารย์ พิชิตพร ผลเกิดดี

จัดทำโดย

1.นายนิติธร พงษ์กำเหนิด รหัส 59170131

2.นางสาวอโณทัย ดอนเทศน์ รหัส 59170144

3.นางสาวอมรประภา บุญฤทธิ์ รหัส 59170145

4.นายคณิต บุญมานะ รหัส 59170169

5. นายอภิชาติ ลีรัตนชัย รหัส 59170220

กลุ่ม 2 สาขาภูมิศาสตร์

ขั้นตอนการทำ  Georeferencing

อธิบายขั้นตอนการทำ Georeferencing

การทำ GEOREFERENCING วิธีที่ 1

1. เปิดโปรแกรม ArcMap ขึ้นมา

2. จากนั้นเปิดไฟล์ที่ต้องการนำมาใช้งาน โดยไปที่ Catalog

3. ลากไฟล์ที่ต้องการนำมาใช้งานมาที่ Table Of Contents

4. จากนั้นใช้เครื่องมือหัวข้อ Georeferencing โดยใช้เครื่องมือ Add Control Points ใช้กำหนดจุดที่เราต้องการตรึงค่าพิกัด

5. เมื่อกำหนดจุดแล้ว ให้คลิกขวา เลือก Input X and Y

6. จากนั้นไปที่โปรแกรม Google Earth Pro เพื่อนำค่าพิกัด X Y ในจุดที่ตรงกับแผนที่ในโปรแกรม ArcMap

7. ทำการ Copy ค่าพิกัด X Y ในโปรแกรม Google Earth Pro มาใส่ในช่อง ดังภาพ

8. เมื่อใส่ค่าพิกัดแล้ว ภาพแผนที่จะหายไป ให้ไปที่ Layer คลิกขวาที่ไฟล์ภาพแผนที่ แล้วเลือก Zoom To Layer ภาพแผนที่จะกลับมาพร้อมกับตำแหน่งจุดที่เราได้ทำการกำหนดไว้

9. เริ่มกำหนดจุดใหม่ให้ครบอย่างน้อย 4 จุดโดยทำตามขั้นตอนเดิม หลังจากทำเสร็จให้ตรวจสอบค่า Total RMS Error โดยคลิกที่เครื่องมือ View Link Table

10. หากค่า Total RMS Error มากกว่า 0.1 ให้ทำการปรับพิกัดจุด โดยไปที่เครื่องมือ Select Link ใช้ทำการปรับพิกัดให้ตรงกัน

11. เมื่อทำการปรับค่าเสร็จแล้ว ให้ไปที่ Rectify เพื่อทำการ Save

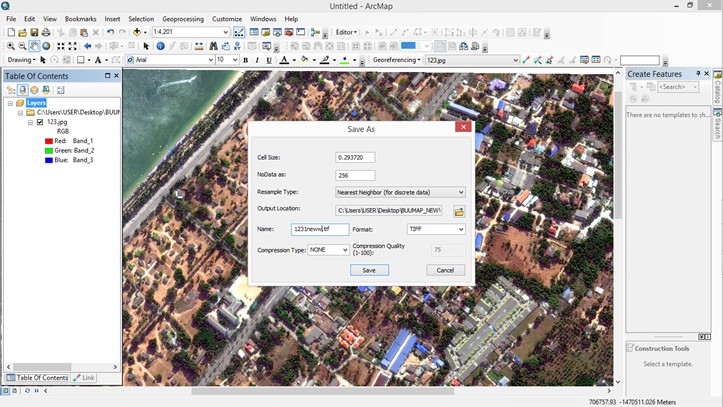

12. เมื่อขึ้นหน้าต่าง Save As ให้ทำการเปลี่ยนชื่อใหม่ จากนั้นสามารถกด Save ได้เลย

การทำ GEOREFERENCING วิธีที่ 2

1. เปิดไฟล์ที่ต้องการนำมาใช้งาน โดยไปที่ Catalog  ลากไฟล์ที่ต้องการนำมาใช้งานมาที่ Table Of Contents โดยวิธีที่ 2 จะใช้ไฟล์ทั้งหมด 2 ไฟล์  ไฟล์แระจะเป็นไฟล์รูปภาพแผนที่ ไฟล์ที่สองจะเป็นไฟล์ถนน ดังภาพ

2. จากนั้นใช้เครื่องมือหัวข้อ Georeferencing โดยใช้เครื่องมือ Add Control Points ใช้กำหนดจุดที่เราต้องการตรึงค่าพิกัด

3. เมื่อกำหนดจุดแล้ว ให้นำเม้าส์ไปที่ Layer ไฟล์ที่เป็นถนน คลิกขวา เลือก Zoom To Layer

4. ทำการกำหนดจุดในไฟล์ถนน ให้ตรงกับจุดที่เรากำหนดไว้ในไฟล์แผนที่ตอนแรก เมื่อกำหนดแล้ว โปรแกรมจะทำการดึงไฟล์ทั้งสองมาซ้อนทับกัน  ให้เราตรวจสอบค่า Total RMS Error โดยคลิกที่เครื่องมือ View Link Table หากค่า Total RMS Error มากกว่า 0.01 ให้ทำการปรับพิกัดจุด โดยไปที่เครื่องมือ Select Link ใช้ทำการปรับพิกัดให้ตรงกัน

5. เมื่อทำการปรับค่าเสร็จแล้ว ให้ไปที่ Rectify เพื่อทำการ Save

6. เมื่อขึ้นหน้าต่าง Save As ให้ทำการเปลี่ยนชื่อใหม่ จากนั้นสามารถกด Save ได้เลย

หากผิดพลาดประการใดทางคณะผู้จัดทำขออภัยมา ณ ทีนี้ด้วย
